DJ233型下攪拌雙端面機械密封產品信息

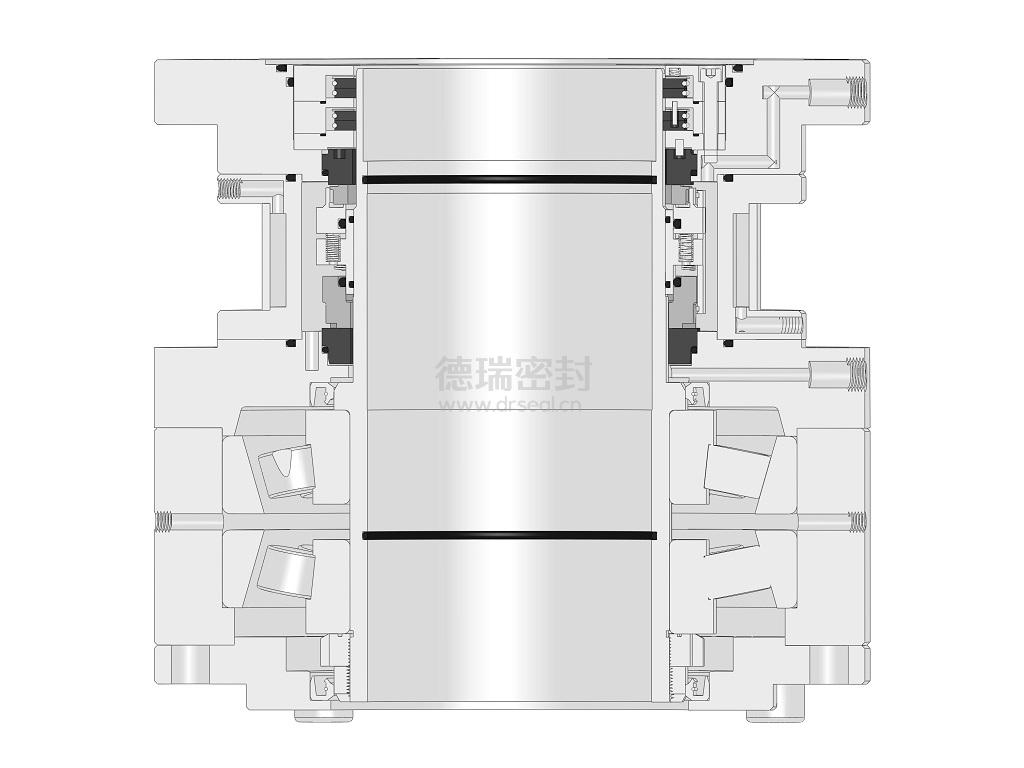

依據API682標準，為各類有毒、有害、易燃、易爆的溶液、氣體介質工況的攪拌類設備而設計，可承受4MPa壓力。產品包含軸套、旋轉環、靜止環、前置阻封、輔助密封、補償組件、密封端蓋、軸承、傳動組件等部件。

111

技術特點

1. 雙端面旋轉型彈簧機械密封，背對背布置；

2. 高強度、高性能的密封材料，實現最佳性能；

3. 前置碳環隔離密封，有效隔離顆粒介質進入密封端面，提高密封使用壽命；

4. 平衡型設計，精確設計端面比壓，降低端面載荷，減少密封面熱量產生；

5. 內置軸承設計，有效提高設備運行精度；

6. 旋轉式多彈簧設計，尺寸緊湊，彈簧壓力均勻，保持密封端面貼合，保證密封效果；

7. 采用大橫截面積密封圈，保持密封浮動性不受影響，提高密封性能；

8. 沖洗和冷卻可采用隔套方式，有效改善密封使用環境，延長密封使用壽命；

9. 高可靠的傳動設計，在高硬度軸上也能有效防止打滑；

10. 集裝式設計，安裝便捷；任意旋向，有效避免人為失誤。

典型應用

主要應用于化工、化學、能源等行業各類有毒、有害、易燃、易爆的溶液、氣體工藝介質工況的下攪拌器。

適用介質

適用于各類有毒、有害、易燃、易爆的溶液、氣體工藝介質。

性能參數

- 壓 力：0~4.0MPa

- 溫 度：-20~260℃

- 線速度：≤15m/s

材料選擇

- 金屬材料:1Cr13、304、316L、2205、2507、904L、TA2

- 彈性元件: Hastelloy "C"、316L

- 密封環：SSiC、WC

- 密封圈:FKM、FFKM、EPDM、NBR

方案選型：

可根據工況選配Plan53C或Plan54方案。
