DJ231型攪拌器雙端面機械密封產品信息

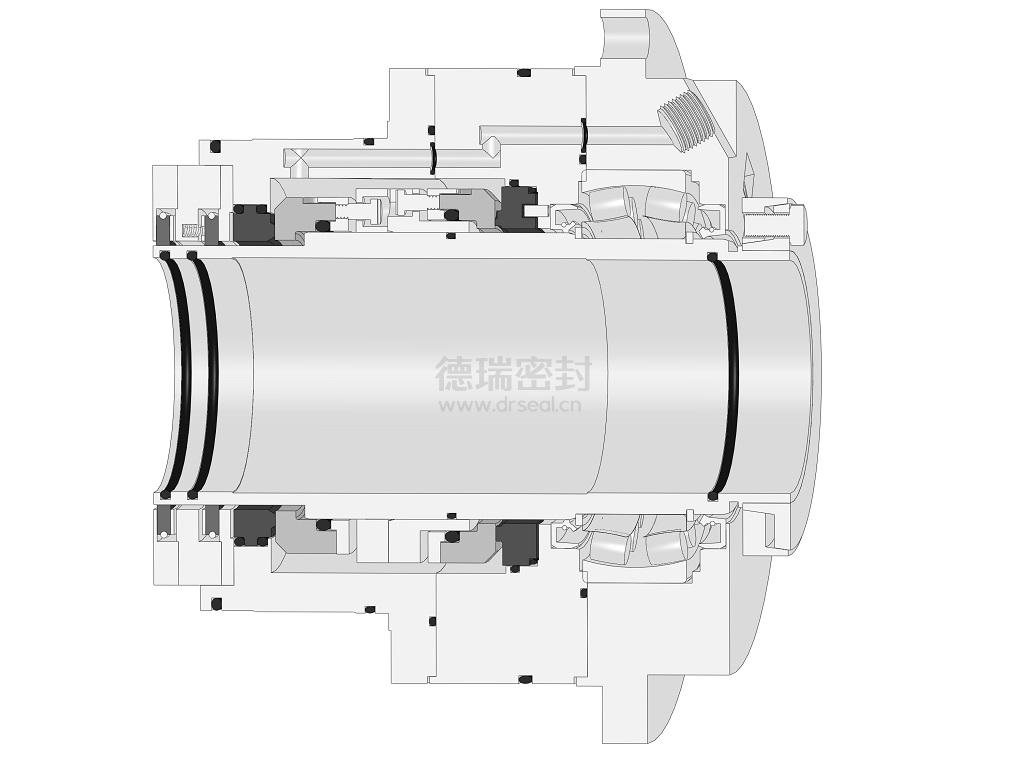

依據API682標準，為水平安裝攪拌器而設計，可承受4.0MPa壓力。產品包含軸套、旋轉環、靜止環、前置阻封、輔助密封、補償組件、密封端蓋、軸承、傳動組件等部件。

111

技術特點

1. 雙端面旋轉型彈簧機械密封；

2. 高強度、高性能的密封材料，實現最佳性能；

3. 介質側特殊高強度設計的阻封，完全阻擋顆粒介質進入密封端面，提高密封使用壽命；

4. 獨特的端面結構，精確設計的端面比壓，全液膜狀態減小摩擦，提高密封環端面的散熱性能，提高密封的使用壽命；

5. 特殊的壓緊方式設計防止密封環的錯位；

6. 內置軸承設計，有效提高軸承承載系數，嚴格保證攪拌軸的軸向竄動和徑向跳動要求，有效預防了由于反應器維修精度問題造成的軸承抱死在主軸和軸承承載過高而散架的問題；

7. 對軸套進行高耐磨、耐腐蝕的特殊處理，有效預防由介質對密封圈位置腐蝕造成的泄露；

8. 高可靠的傳動設計，在高硬度軸上也能有效防止打滑；

9. 集裝式設計，任意旋向，有效避免人為失誤；

10. 有效保證24000小時使用壽命。

典型應用

適用于水平安裝攪拌器,烷基化反應釜等。

適用介質

適用于異丁烷、酸液介質。

性能參數

- 壓 力：0~4.0MPa

- 溫度:-20~260℃

- 線速度：0~15m/s

材料選擇

- 金屬零件：特殊合金

- 彈性元件：Hastelloy"C"

- 密封 環：SSiC

- 密封圈：FFKM、Aflas、FKM

方案選型：

常用Plan54潤滑系統為密封提供潤滑和冷卻。
