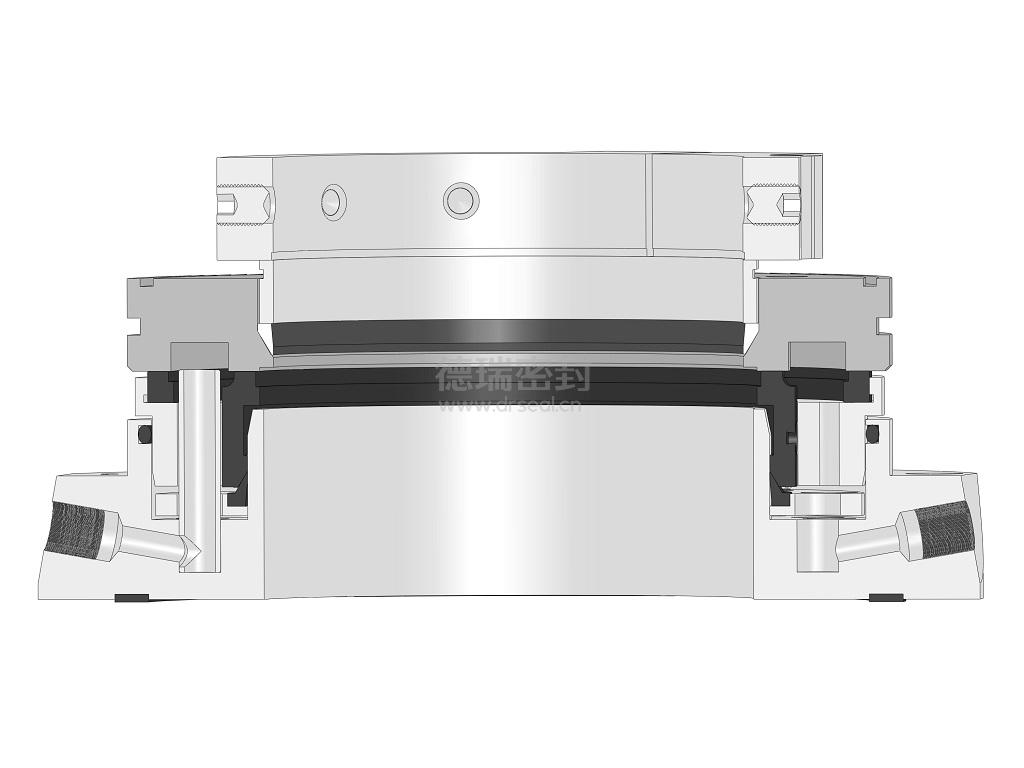

DJ41型上攪拌器徑向雙端面機械密封產品信息

依據API682標準，為各類低壓工況的攪拌類設備而設計，可承受0.6MPa壓力。產品包含旋轉環、靜止環、輔助密封、補償組件、密封端蓋、傳動組件等部件。

111

技術特點

1. 徑向布置兩組密封環，軸向尺寸短，結構緊湊；

2. 高強度、高性能的密封材料，實現最佳性能；

3. 平衡型設計，精確設計端面比壓，降低端面載荷，減少密封面熱量產生；

4. 兩徑向密封環分別由兩組靜止型彈簧壓緊，彈簧追隨性好，壓力均勻，互不影響彈簧比壓；

5. 采用大橫截面積密封圈，保持密封浮動性不受影響，提高密封性能；

6. 高可靠的傳動設計，在高硬度軸上也能有效防止打滑；

7. 集裝式設計，安裝便捷；任意旋向，有效避免人為失誤。

典型應用

主要應用于化工、化學、能源等行業各類低壓溶液、氣體等工藝介質的攪拌類設備。

適用介質

適用于各類低壓溶液、氣體等工藝介質。

性能參數

- 壓 力：0~0.6MPa

- 溫 度：-20~260℃

- 線速度：≤5m/s

材料選擇

- 金屬材料:316L、2205、2507、904L、TA2

- 彈性元件: Hastelloy "C"、316L

- 密封環：SSiC、WC、Graphite

- 密封圈:FKM、FFKM、EPDM、NBR

方案選型：

可根據工況選配Plan52或Plan02方案。
