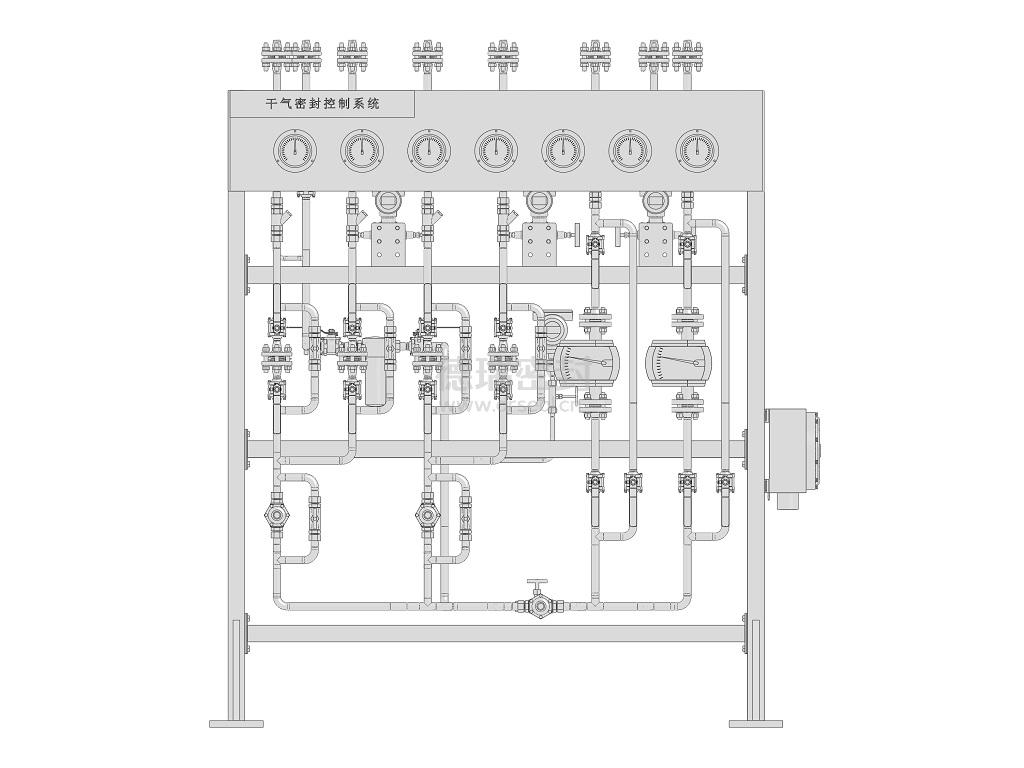

依據API692標準設計，本系統與干氣密封配套使用，為干氣密封提供干燥、清潔的氣體，保證干氣密封的穩定運行。系統主要包含管路接頭、差壓變送器、球閥、單向閥、過濾器、減壓閥、截止閥、壓力表、壓力變送器、流量計、防爆接線盒等部件。
1. 系統用于調節、控制、監測干氣密封的相關運行參數，為干氣密封提供干燥、清潔的氣體，保證干氣密封的穩定運行；
2. 本系統可實現由1套系統為多套密封提供氣源，由前置氣供氣流程、密封氣供氣流程和隔離氣供氣流程組成；
3. 前置氣供氣流程主要包含過濾單元和壓力控制單元。當外部氣源進入系統，首先進入過濾單元過濾氣體中可能存在的顆粒，然后經過壓力控制單元調節至前置氣所需壓力，最后經過孔板，進入密封前置氣腔。前置氣能阻擋機殼內臟的氣體流入到干氣密封區域，污染密封；
4. 系統和設備腔體連接，通過差壓變送器監測工藝氣與前置氣差壓；
5. 密封氣供氣流程主要包括過濾單元、壓力控制單元和流量監測單元。設備運行時，外部氣源進入系統，首先進入過濾單元過濾氣體中可能存在的顆粒，然后經過壓力控制單元調節至密封氣所需壓力，最后經過流量監測單元，進入密封氣腔，通過差壓變送器能監測密封氣與前置氣差壓；
6. 隔離氣供氣流程主要包括過濾單元和壓力控制單元。設備運行時，外部氣源進入系統，首先進入過濾單元過濾氣體中可能存在的顆粒，然后經過壓力控制單元調節至隔離氣所需壓力，最后經過孔板，進入密封氣腔；
7. 根據用戶工況和需求進行配置。
