GCS72-76型安全密封供氣監測系統產品信息

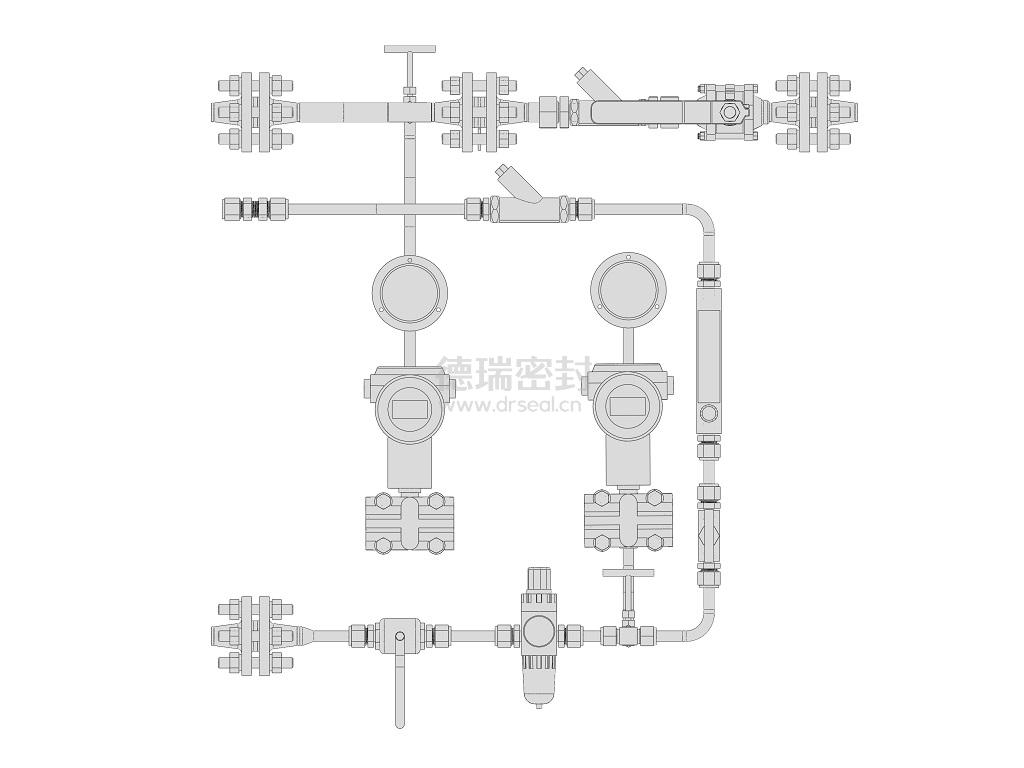

依據API682-Plan72、PI682-Plan76標準設計，本系統為安全密封供氣監測系統。系統主要包含管路接頭、球閥、過濾減壓閥、流量計、單向閥、截止閥、壓力表、壓力變送器等部件。

111

技術特點

1. GCS72-76型安全密封供氣監測系統由GCS72和GCS76系統集成為一體；

2. 由外部氣源提供密封氣體，經過系統調節、控制、監測，為密封提供干凈、壓力穩定的氣源，保證密封的穩定運行，密封氣壓力保持低于密封腔的壓力；

3. 外部氣源進入系統后，首先經過過濾減壓閥過濾掉氣體中可能存在的顆粒，調節至密封所需壓力，然后進入壓力表、壓力變送器、流量計，最后進入密封；

4. 系統與密封排氣口連接，當密封泄漏時，會引起系統內壓力增加，觸發壓力變送器報警，泄漏介質會通過系統管路輸送到指定的地點；

5. 密封系統面板采用不銹鋼設計，管道選用不銹鋼拋光管，卡套式連接。

6. 根據用戶工況和需求進行配置。

典型應用

適用介質

性能參數

材料選擇
