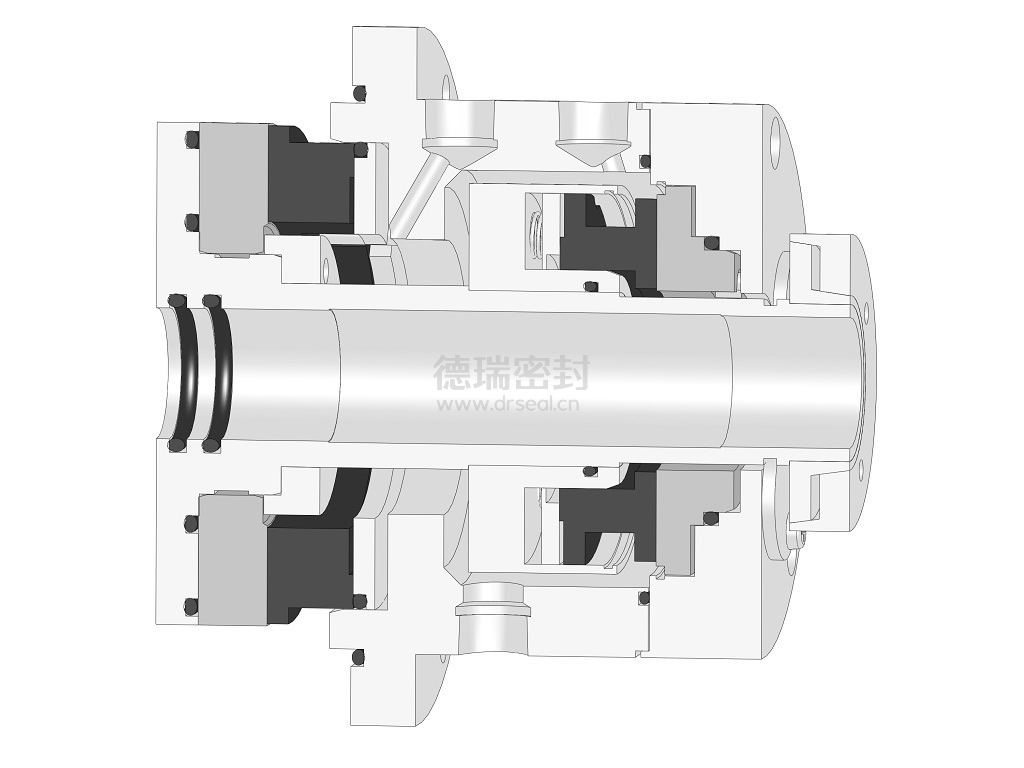

DG312型上游泵送干氣密封產品信息

依據API682標準，為有毒、有害、易燃、易爆的溶液、氣體等工藝介質工況的攪拌類設備而設計?？沙惺?.5MPa壓力，產品包含軸套、旋轉環、靜止環、輔助密封、補償組件、密封端蓋、傳動組件等部件。

111

技術特點

1. 可選擇單向或雙向旋轉的動壓槽設計；

2. 結構上由兩組單端面干氣密封背對背布置，介質側為上游泵送設計；

3. 密封氣壓力高于介質壓力，實現介質零泄漏；

4. 密封氣選用外引惰性氣體（氮氣），會有微量密封氣進入工藝系統，密封氣不會與工藝介質發生反應，安全可靠；

5. 特殊的結構設計，防止設備停機和密封氣關停后介質側密封端面被推開；

6. 高可靠的傳動設計，即使在高硬度軸上也能有效防止打滑；

7. 干氣密封的動靜環實現非接觸運行，使用壽命可達三年以上；

8. 集裝式設計，安裝簡便。

典型應用

常用于石化、煉油、化工、制藥、能源等行業各類有毒、有害、易燃、易爆的溶液、氣體工藝介質工況的攪拌類設備。

適用介質

適用于各類有毒、有害、易燃、易爆的溶液、氣體等工藝介質。

性能參數

- 壓 力：0 ~2.5MPa

- 溫 度：-20 ~260℃

- 線速度：≤25m/s

材料選擇

- 金屬材料：1Cr13、304、316L、2507、TA2

- 彈性元件：316L、Hastelloy "C"

- 密封環：SSiC、WC、Graphite、DLC

- 密封圈：FKM、FFKM、EPDM、NBR、OMNISEAL

方案選型：

常與德瑞設計生產的GCS74型干氣密封控制系統配套使用，保證密封的穩定運行。也可根據用戶工況和需求定制。
