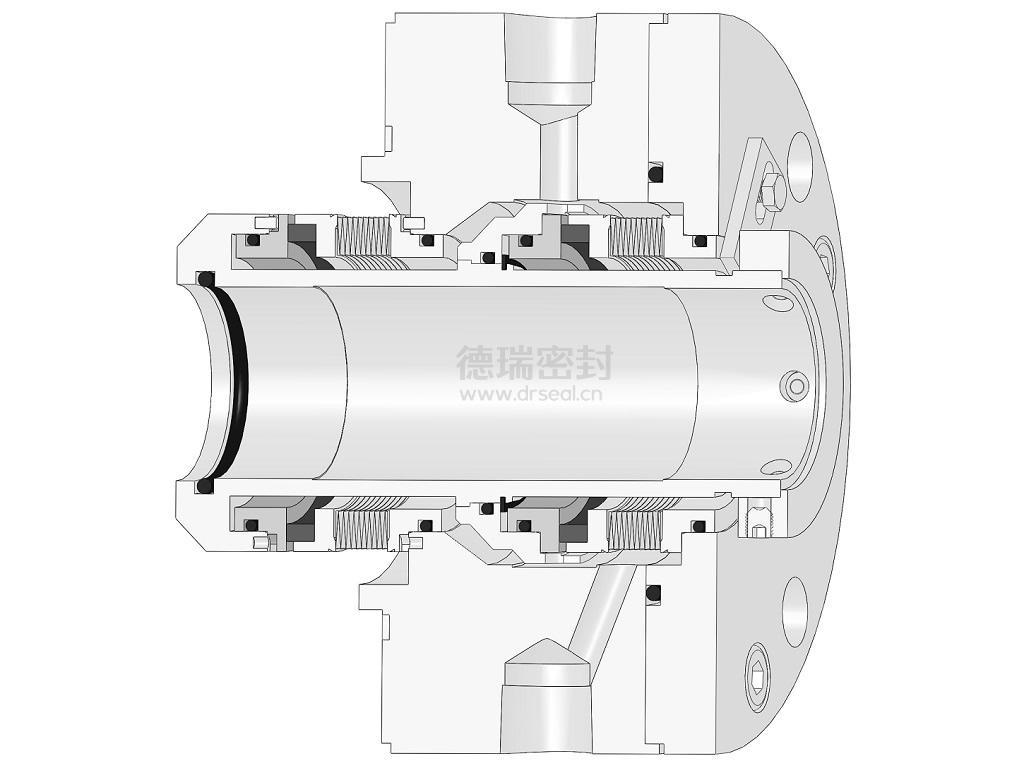

BPB83型雙端面靜止型金屬波紋管密封產品信息

依據API682標準，為滿足API610腔體尺寸的設備而設計，可承受3.5MPa壓力，產品包含軸套、旋轉環、靜止環、輔助密封、補償組件、泵效環、密封端蓋、傳動組件等部件。

111

技術特點

1. 雙端面靜止型金屬波紋管密封；

2. 面對背雙端面布置，高強度、高性能的密封材料，實現最佳性能；

3. 平衡型設計，精確設計端面比壓，降低端面載荷，減少密封面熱量產生；

4. 采用波紋管設計，減小端面載荷波動，確保密封的穩定和可靠；

5. 設計內部循環裝置，提高流體循環效率，改善密封工作環境；

6. 采用大橫截面積密封圈，保持密封浮動性不受影響，提高密封性能；

7. 徑向尺寸小，不需要更改密封腔室尺寸；

8. 高可靠的傳動設計，有效防止打滑；

9. 集裝式設計，安裝便捷；任意旋向，有效避免人為失誤；

10. 產品設計符合API682標準，第2、3類別，布置方式3，B型結構；

11. 滿足API610腔體尺寸。

典型應用

主要應用于溫度超過180℃的高危流體工況類設備。

適用介質

適用于石油、化工溶液，弱酸、堿、鹽、制冷劑及含少量顆粒介質的溶液。

性能參數

- 壓 力：0~3.5MPa

- 溫 度：-200~400℃

- 線速度：≤50m/s

材料選擇

- 金屬材料:304、316L、2205、2507

- 彈性元件:316L、Hastelloy "C"、 TA2、Inconel 718

- 密封環：SiC、WC、Graphite

- 密封圈：FKM、FFKM、EPDM、NBR、OMNISEAL

方案選型：

前端密封根據現場情況和介質溫度可選擇Plan02夾套冷卻和Plan32沖洗方案，外側密封一般情況采用Plan52方案也可選用Plan54方案，后端密封根據現場情況可選用Plan62方案。
