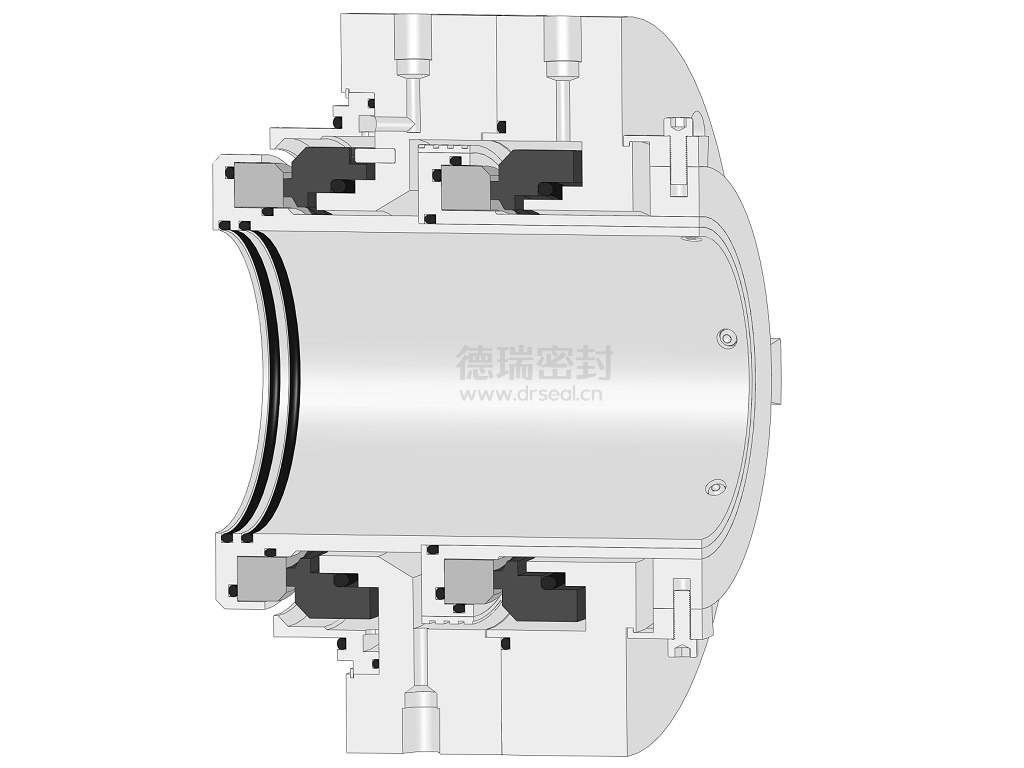

APM82型無壓雙端面靜止型小彈簧機械密封產品信息

依據API682標準，為滿足API610腔體尺寸的設備而設計，可承受4.5MPa壓力，產品包含軸套、旋轉環、靜止環、輔助密封、補償組件、泵效環、密封端蓋、傳動組件等部件。

111

技術特點

1. 無壓雙端面靜止型彈簧機械密封；

2. 面對背雙端面布置，高強度、高性能的密封材料，密封性能可靠；

3. 平衡型設計，精確設計端面比壓，降低端面載荷，減少密封面熱量產生；

4. 靜止式多彈簧設計，減少離心力對彈簧的影響，保持彈簧密封性能的穩定；

5. 設計內部循環裝置，提高流體循環效率，改善密封工作環境；

6. 采用大橫截面積密封圈，保持密封浮動性不受影響，提高密封性能；

7. 高可靠的傳動設計，有效防止打滑；

8. 集裝式設計，安裝便捷；任意旋向，有效避免人為失誤；

9. 產品設計符合API682標準，第2、3類別，布置方式2，A型結構；

10. 滿足API610腔體尺寸。

典型應用

主要應用于烴類等易燃、易爆、劇毒性的高壓流體工況類設備。

適用介質

適用于石油、化工溶液，弱酸、堿、鹽、制冷劑及含少量顆粒介質的溶液。

性能參數

- 壓 力：0~4.5MPa

- 溫 度：-40~260℃

- 線速度：≤25m/s

材料選擇

- 金屬材料:304、316L、2205、2507

- 彈性元件:316L、Hastelloy "C"

- 密封環：SiC、WC、Graphite

- 密封圈：FKM、FFKM、EPDM、NBR、OMNISEAL

方案選型：

需要隔離液系統或緩沖液系統為密封運行提供潤滑、冷卻，隔離液壓力一般為常壓。前端密封根據現場情況可選用Plan11、21或32沖洗方案；外側密封可采用Plan52、55沖洗方案。
