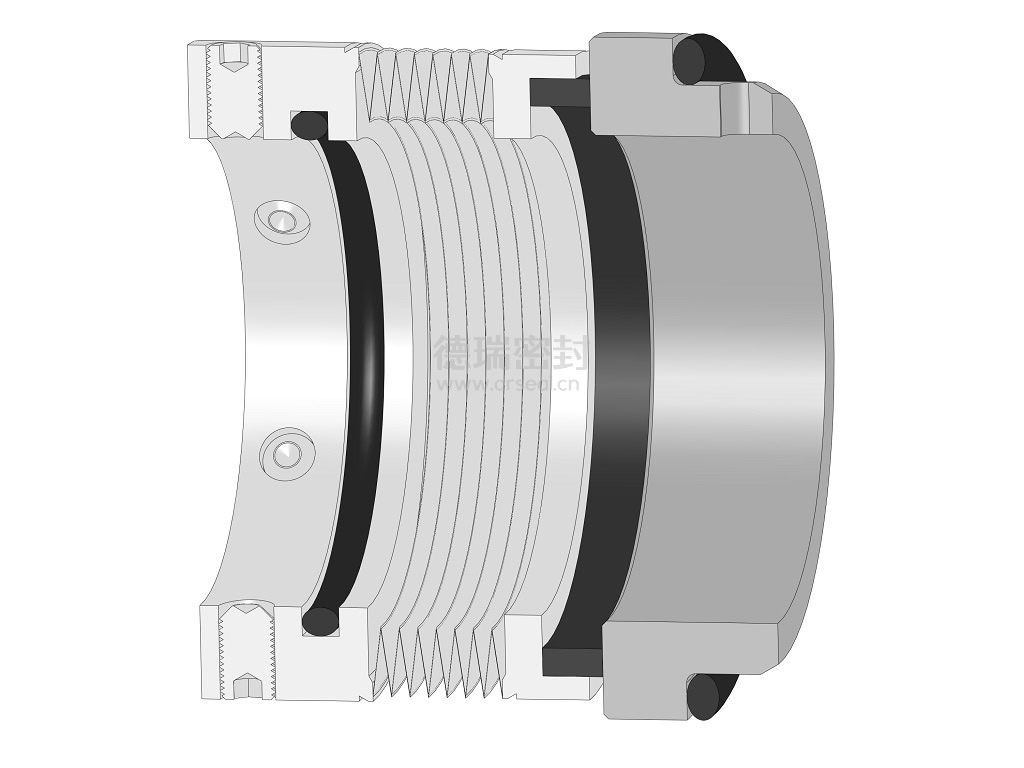

PB2型單端面金屬波紋管密封產品信息

依據DIN24960、EN12756標準設計，可承受2.5MPa壓力。產品包含旋轉環、靜止環、輔助密封圈、補償組件等部件。

111

技術特點

1. 單端面旋轉型金屬波紋管密封；

2. 高強度、高性能的密封材料，實現最佳性能；

3. 平衡型設計，精確設計端面比壓，降低端面載荷，減少密封面熱量產生；

4. 采用波紋管設計，耐溫性好，減小端面載荷波動，確保密封的穩定和可靠；

5. 采用大橫截面密封圈，有效降低堆積物對密封浮動性的影響；

6. 結構簡單，傳動方式可靠，安裝方便；

7. 任意旋向，有效避免人為失誤。

典型應用

主要應用于石油、化工、制藥、食品加工類行業，的泵類和其他高溫介質工況旋轉設備。如熱油、瀝青、焦油和其他碳?xì)浠衔?、燃料、液態氣體和其他顆粒含量低的介質。

適用介質

適用于石油、化工溶液，弱酸、堿、鹽、制冷劑及含少量顆粒介質溶液。

性能參數

- 壓 力：0~2.5MPa

- 溫 度：-40~220℃

- 線速度： ≤20m/s

材料選擇

- 金屬材料:304、316L、2205、2507

- 彈性元件:316L、Hastelloy "C"、TA2、Inconel 718

- 密封環：SiC、WC、Graphite

- 密封圈：FKM、FFKM、EPDM、NBR、OMNISEAL
